日本海軍艦載兵器 配置パネル　メイン画面

日本海軍艦載兵器 配置パネルの各ボタンに関してご説明します。


艦載兵器一覧／装備品一覧／艦載機一覧

　　　　　　

パネル機能

艦載兵器／装備品／艦載機　切り替えラジオボタン：パネルに「艦載兵器」ボタンを表示するか、「装備品」「艦載機」ボタンを表示するかを選択します。
艦載兵器／装備品／艦載機　ボタン：クリックした艦載兵器／装備品／艦載機を図面上へ配置します。平面図と、側面図のいずれかを選択することが可能です。
直交モード チェックボックス：AutoCADの直交モードのON/OFFを切り替えます。
ONの場合は、カーソルの移動方向を、90°、180°、270°、0°へ固定します。
側面反転 チェックボックス：側面図を反転します。
閉じるボタン：「日本海軍艦載兵器 配置パネル」を閉じます。

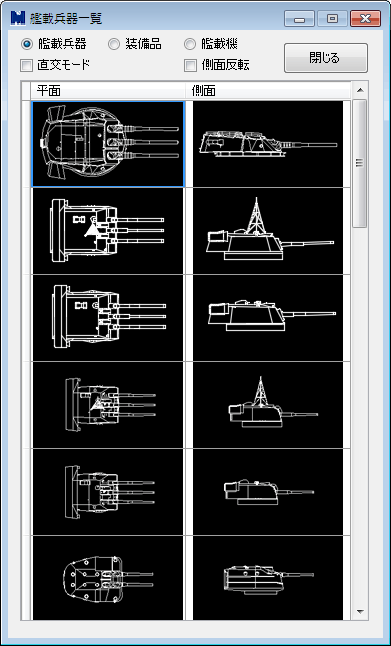

艦載兵器 一覧

九四式四十糎三聯装砲塔
零式二十糎三聯装砲塔 A 零式二十糎三聯装砲塔 B
十五糎五三聯装砲塔 A 十五糎五三聯装砲塔 B
五十口径三年式十二糎七聯装砲塔 C/D型 九八式十糎高角聯装砲塔 九八式十糎聯装高角砲
九八式八糎聯装高角砲 四十口径八九式十二糎七聯装高角砲 A1型 四十口径八九式十二糎七聯装高角砲 A1型　改二
毘式四十粍単装機銃 毘式四十粍二聯装機銃
九六式二十五粍単装機銃 九六式二十五粍二聯装機銃 九六式二十五粍三聯装機銃
九六式二十五粍三聯装機銃　シールド付
四十粍MK3聯装ボフォース機銃
九〇式三聯装発射管二型 九二式四聯装発射管一型 九二式四聯装発射管二型
十五糎九聯装噴進爆雷砲 十二糎二十八聯装噴進砲

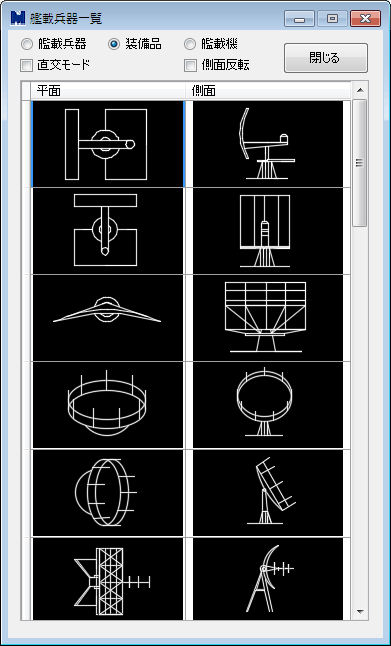

装備品 一覧

４号対水上弾信儀＿Ａ ４号対水上弾信儀＿Ｂ ５号対空弾信儀
６号高度測定探信儀＿Ａ ６号高度測定探信儀＿Ｂ ７号射撃管制探信儀
８号射撃管制探信儀 ８号改Ⅱ型射撃管制探信儀 ９号射撃管制探信儀
九四式六米方位盤照準装置 九四式方位盤照準装置五型
九五式機銃射撃装置 九四式射撃指揮装置
大発１ 大発２ 大発３
防水扉 ラッタル小＿Ａ ラッタル小＿Ｂ
ラッタル大＿Ａ ラッタル大＿Ｂ
Ⅰ号横式カタパルト３７型 Ⅲ号横式カタパルト４１型

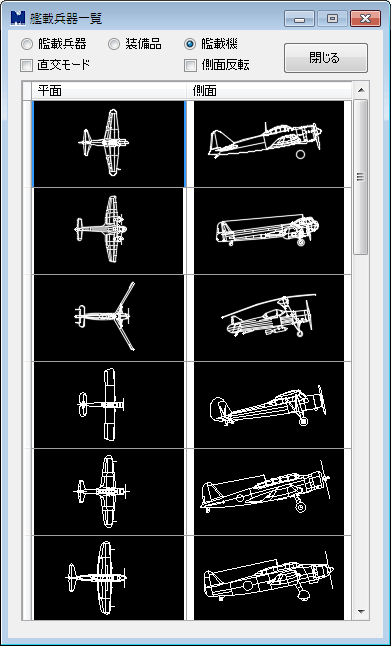

艦載機 一覧

零式艦上戦闘機　二一型 陸上哨戒機　東海 力号観測機
三式指揮連絡機 九七式艦上攻撃機
艦上攻撃機　流星 艦上攻撃機　天山 艦上攻撃機　天山Ⅱ
艦上偵察機　彩雲 艦上爆撃機　彗星 九九式艦上爆撃機
艦上戦闘機　烈風 艦上戦闘機　烈風Ⅱ
四式戦闘機　疾風 四式戦闘機　疾風Ⅱ
五式戦闘機 五式戦闘機Ⅱ
艦上戦闘機　紫電改 艦上戦闘機　紫電改Ⅱ

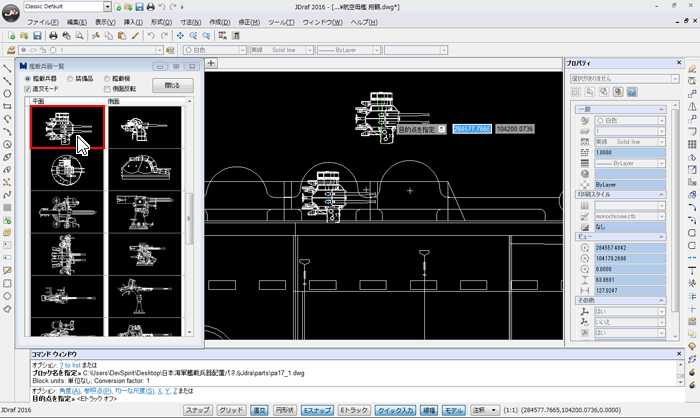

操作方法

日本海軍艦載兵器 配置パネルからの配置方法をご説明します。

  1. AutoCADまたはJDrafと、「日本海軍艦載兵器 配置パネル」を起動します。
  2. 兵器を配置したいDWGを読み込みします。
  3. 「日本海軍艦載兵器 配置パネル」から必要に応じて「艦載兵器」・「装備品」・「艦載機」ラジオボタンを選択し、「直交モード」「側面反転」を選択します。
  4. 配置したい兵器・装備品・艦載機をクリックすると、CAD上で配置コマンドが実行されます。
  5. 配置点を指定します。平面図を選択した場合は、カーソルで配置角度を指示します。
  6. 兵器・装備品・艦載機が配置されます。

備考
